Resumen

Control de tensión - Configuraciones de Lazo Cerrado o Abierto

Caracteristicas

Información del Producto

Control de tensión - Configuraciones de Lazo Cerrado o Abierto

El controlador Double E de Tensión tiene un montaje en riel DIN que se puede configurar para múltiples usos. La unidad se puede utilizar de forma independiente con HMI de color TP o integrarse en el sistema lógico del usuario.


Controlador de Laso Abrierto

El controlador Double E utiliza un sensor de medición de distancia para monitorear el diámetro del rollo a medida que el rollo se desenrolla. El controlador compara los valores registrados por el sensor de diámetro con los valores establecidos y luego envía una señal al freno o al drive del desenrollador para hacer el ajuste correspondiente.

Controlador de Laso Cerrado

El controlador utiliza un danzarín o celdas de carga para sensar directamente la tensión de la pelicula web. Luego, esta señal se compara con un setpoint y a través de un control PID, proporciona retroalimentación en tiempo real a un freno o al drive del desenrollador para corregir cualquier variación en la tensión.

Controlador de Laso Cerrado con Compensación de Inercia

El controlador funciona como se describió anteriormente en el modo de laso cerrado, pero también usa una entrada de diámetro para medir el diámetro (y efectivamente la masa) del rollo de desenrollado. El valor del tamaño del rollo se utiliza para adaptar el control PID, así como la señal de salida cuando el rollo está acelerando o desacelerando para obtener una respuesta óptima del sistema a cualquier tamaño del rollo.



Controlador de Zona de Tensión Intermedia

El controlador está conectado a celdas de carga o a un danzarín en medio de un proceso web entre los rodillos de presión o de tracción accionados. La salida PID del controlador ajusta la diferencia de velocidad entre las dos unidades y aumenta o disminuye para corregir las variaciones de tensión.

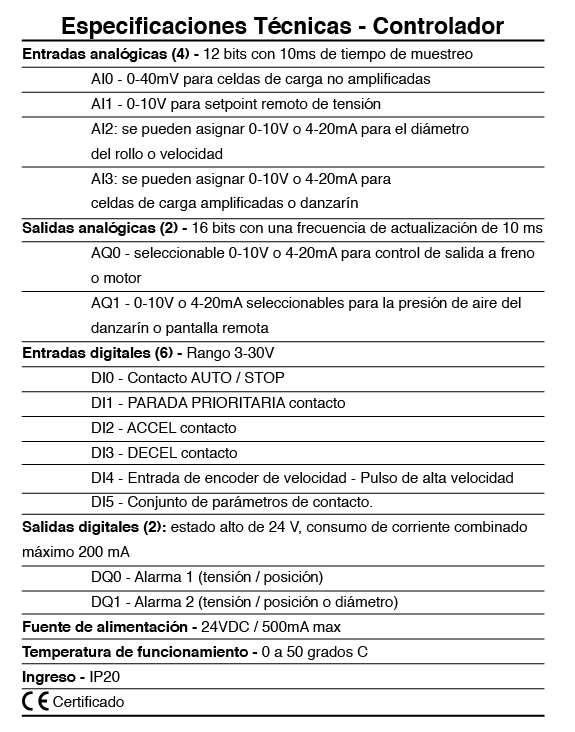

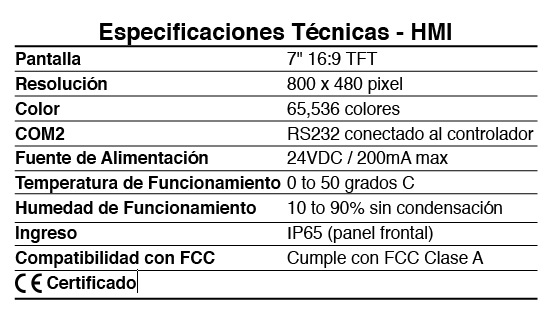

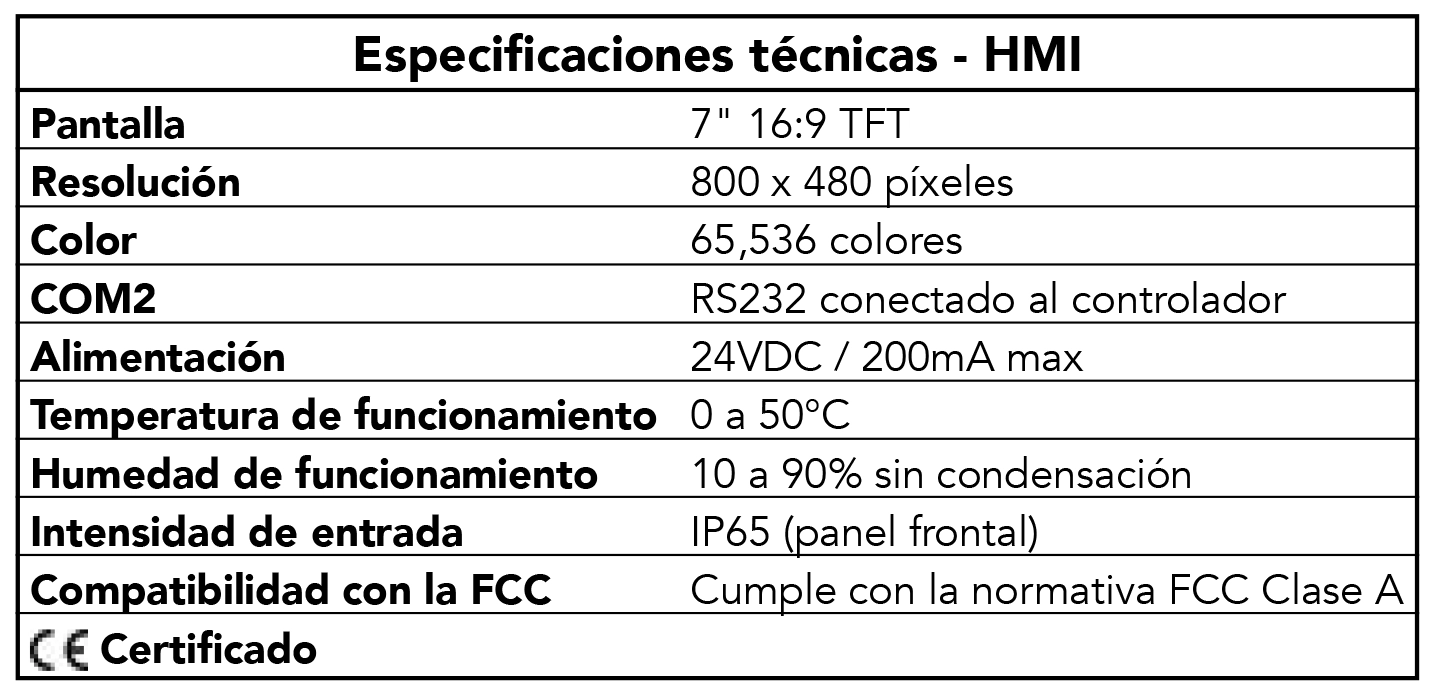

Especificaciones Técnicas
